重型微粉篩

重型微粉篩是一種用于微細粒度,粘性和濕度較大(如粘度較大的高含水率在的煤和焦炭，礦石)材料的分級的設備,特別是在很容易堵塞篩孔情況下的分級設備。通過可連續張緊-松弛運動的篩面完成篩分，并確保篩面不會被阻塞，且對其他相似設備而言，較小的篩分面積即可達到非常高的篩選效率。廣泛應用于煤炭、電力、煤炭化工、冶金、建材等行業。

重型微粉篩的獨特之處在于一個驅動產生雙重的振動：一個基本的振動（激振器及固定框）和一個附加的振動（浮動篩框）。在這個過程中，浮動梁在兩側橡膠彈簧的牽引下做往復運動，彈性聚氨酯篩面連續不斷地擴張、收縮（每分鐘 700 次~800 次）從而獲得很高的加速度（50G），防止了篩孔堵塞，有效地提高了篩分效率。

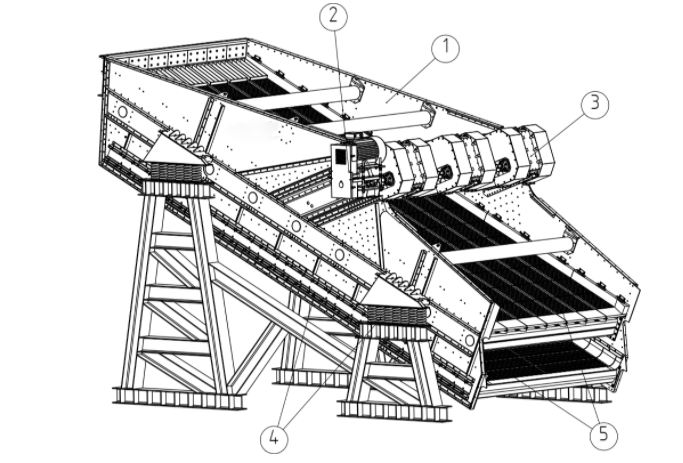

設備結構：重型微粉篩篩體通過上橫梁、固定梁、激振梁、后支撐連接形成了一個篩箱，上橫梁上安裝聚氨酯篩片同篩體一同振動進行一次篩分，下橫梁分為固定框和浮動梁，在工作過程中浮動梁通過剪切簧固定在篩體的浮動框上，通過剪切簧的牽引，浮動框做反復運動，浮動梁上聚氨酯篩片隨著浮動梁的運動也進行張弛-收緊運動。為了增加振動篩的使用壽命，上橫梁、固定梁、浮動梁四周都用耐磨的皮子粘好，防止篩分的物料直接磨損梁，延長篩子的使用壽命。篩體兩側通過鉚釘將附板與加強槽鋼進行鉚接，加強了篩體的強度。微粉篩上激振器的配重塊是有兩部分組成，一塊固定配重，一塊可調配重，通過兩個配重塊的相對位置來調節激振器激振力的大小。

重型微粉篩與普通振動篩相比較，微粉篩通過激振器產生激振力為雙重振動，并且微粉篩具有的特別的活動梁設計和彈性聚氨酯篩片相結合。工作過程中篩片和浮動梁一起往復運動，所以不會堵料，可以篩分微細粒度,粘性和濕度較大(如粘度較大的高含水率在的煤和焦炭，礦石)的材料。

 1、固定框；     2、浮動框；    3、 篩片

重型微粉篩篩面是由固定框、浮動框和篩片組成，浮動框在附加振動的驅動下作往復運動帶動篩片擴張收縮，從而使篩片不斷發生形變，使物料無法堵塞在篩孔內。相較于普通的篩片有效地提高了篩分面積，提高了篩分效率。
